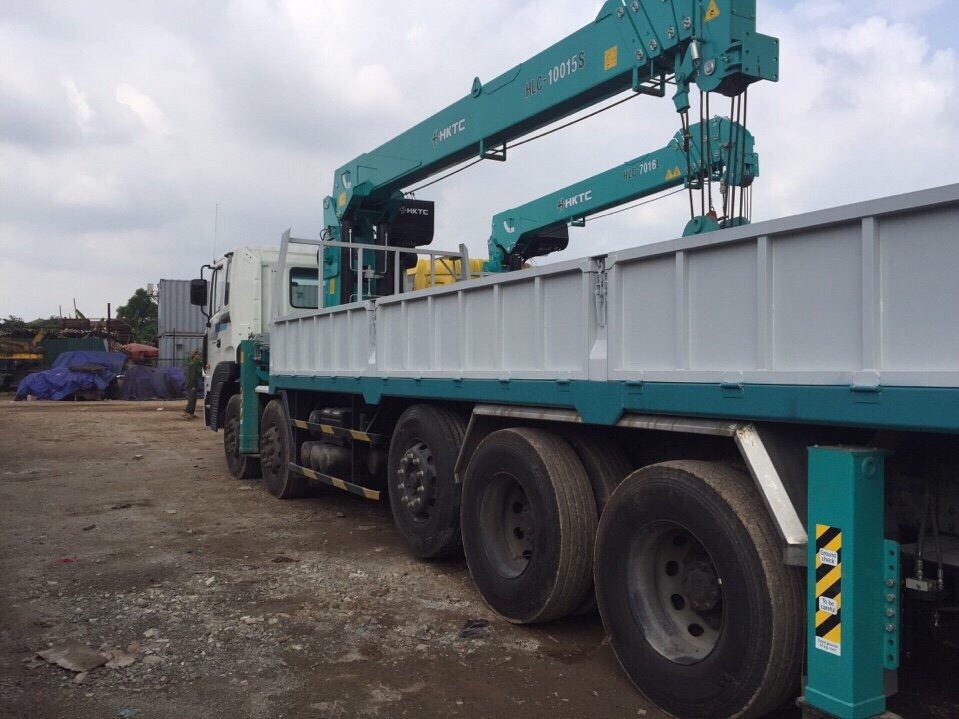

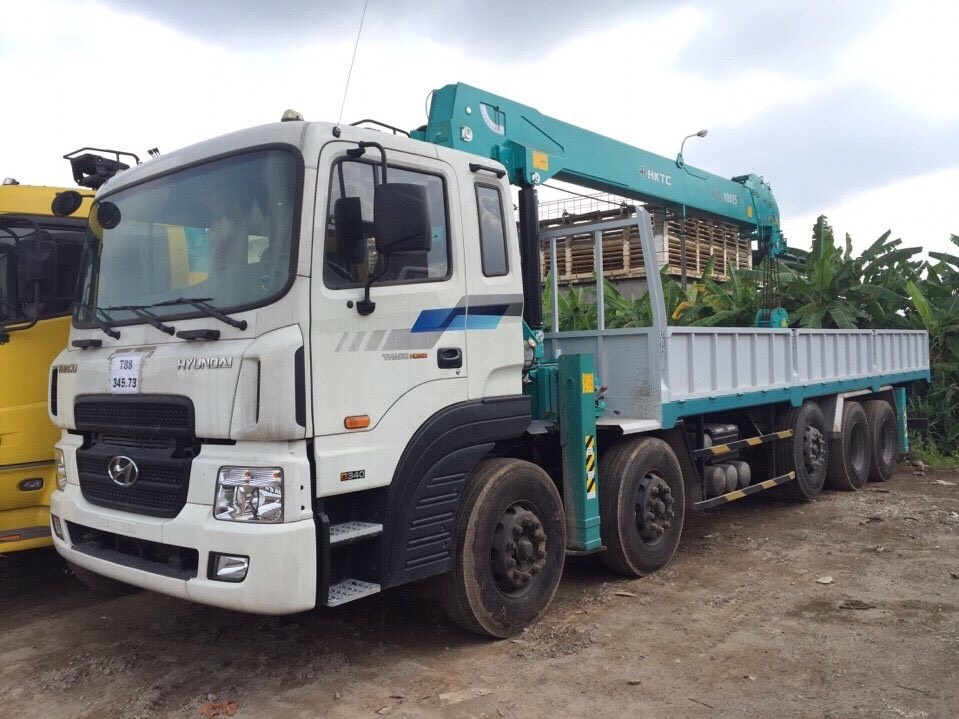

I. Thông số kỹ thuật xe HD360 gắn cẩu HKTC 10 tấn HLC-1015S
|
Nhãn hiệu : |
HYUNDAI HD360/GC – HLC1015S |
|
Loại phương tiện : |
Ô tô tải (có cần cẩu) |
|
Xuất xứ : |
--- |
|
Cơ sở sản xuất : |
Công ty CP XNK Phụ tùng ô tô tải và xe chuyên dụng Việt Trung |
|
Địa chỉ : |
Phòng 1214, Tòa nhà K4, KĐT Việt Hưng, Q.Long Biên, TP.Hà Nội |
|
Thông số chung: |
|
|
Trọng lượng bản thân : |
19970 |
kG |
|
Phân bố : - Cầu trước : |
5940 + 5940 |
kG |
|
- Cầu sau : |
0 + 4045 |
kG |
|
Tải trọng cho phép chở : |
13900 |
kG |
|
Số người cho phép chở : |
2 |
người |
|
Trọng lượng toàn bộ : |
34000 |
kG |
|
Kích thước xe : Dài x Rộng x Cao : |
12200 x 2500 x 3850 |
mm |
|
Kích thước lòng thùng hàng (hoặc kích thước bao xi téc) : |
8400 x 2350 x 650/--- |
mm |
|
Khoảng cách trục : |
1700 + 3530 + 1310 + 1310 |
mm |
|
Vết bánh xe trước / sau : |
2040/1850 |
mm |
|
Số trục : |
5 |
|
|
Công thức bánh xe : |
10 x 4 |
|
|
Loại nhiên liệu : |
Diesel |
|
|
Động cơ : |
|
Nhãn hiệu động cơ: |
D6AC |
|
Loại động cơ: |
4 kỳ, 6 xi lanh thẳng hàng, tăng áp |
|
Thể tích : |
11.149 cm3 |
|
Công suất lớn nhất /tốc độ quay : |
250 kW/ 2000 v/ph |
|
Lốp xe : |
|
|
Số lượng lốp trên trục I/II/III/IV: |
02/02/02/04/04 |
|
Lốp trước / sau: |
12R22.5 /12R22.5 |
|
Hệ thống phanh : |
|
|
Phanh trước /Dẫn động : |
Tang trống /Khí nén |
|
Phanh sau /Dẫn động : |
Tang trống /Khí nén |
|
Phanh tay /Dẫn động : |
Tác động lên bánh xe trục 2, 4, 5 /Tự hãm |
|
Hệ thống lái : |
|
|
Kiểu hệ thống lái /Dẫn động : |
Trục vít - ê cu bi /Cơ khí có trợ lực thuỷ lực |
|
Ghi chú: |
Cần cẩu thủy lực nhãn hiệu HKTC model HLC-1015S có sức nâng lớn nhất/tầm với theo thiết kế là 10000 kg/3,0 m và 1030 kg/20,98 m |

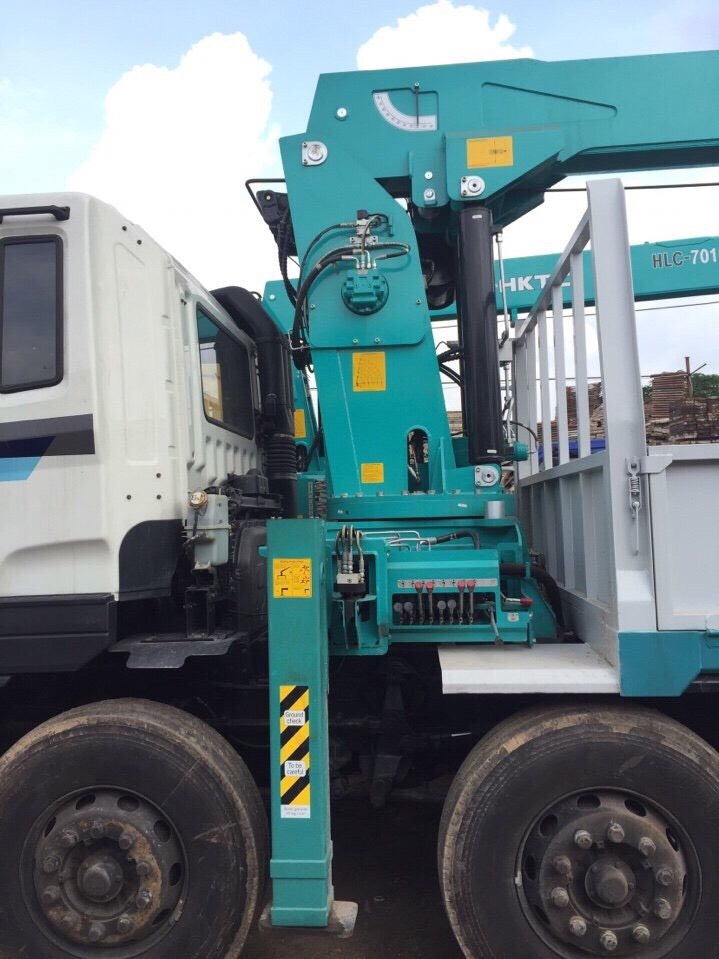

II. THÔNG SỐ KT CẨU HKTC 10 TẤN HLC-1015S
|
Đặc tính kỹ thuật cơ bản |
Đơn vị |
HLC-10015S |
|
Tính năng |
Sức nâng cho phép |
Kg |
10.000/3.0 |
|
Mô men nâng max |
Tấn.m |
36,0 |
|
Chiều cao nâng |
m |
24.7 (27.2) |
|
Bán kính làm việc |
m |
21 |
|
Chiều cao làm việc |
m |
24.7 |
|
Công suất nâng/ Tầm với |
Kg/ m |
10.000/3,0 |
|
6000/5.9 |
|
3.100/ 9.7 |
|
1030/21.0 |
|
Cơ cấu cần |
Loại/ Số đốt |
|
Hexa/ 5 |
|
Tốc độ duỗi cần |
m/ giây |
14.25/ 38 |
|
Tốc độ nâng |
Độ/ giây |
0 – 79/ 16 |
|
Dây cáp |
Tốc độ dây cáp |
m/ phút |
19/7 |
|
Loại dây cáp |
ø x m |
14x 100 |
|
Cơ cấu quay |
Góc quay |
Độ |
360 liên tục |
|
Tốc độ quay |
Vòng/phút |
2 |
|
Loại |
|
Giảm tôc bành răng trụ tròn 2 tốc độ |
|
Chân chống |
Loại |
Trước |
Tự động bằng thủy lực 2 dòng |
|
Sau |
Tự động bằng thủy lực, hộp đôi |
|
Khoảng duỗi chân chống nhỏ nhất/lớn nhất |
M |
2.3×6.2 |
|
Thủy lực |
Lưu lượng dầu |
Lít/ phút |
100 |
|
Áp suất dầu |
Kgf/ cm2 |
210 |
|
Dung tích thùng dầu |
Lít |
250 |
III. Thùng xe:
1. Quy cách thùng hàng:
- Dầm dọc: U đúc 140 dày 5mm
- Dầm ngang: Gỗ 100 dày 50mm
- Sàn thùng gồm 02 lớp: lớp dưới lót gỗ dày 20mm, bên trên trải tôn đen dầy 02 mm
- Thành thùng gồm 02 lớp: Lớp gỗ dày 20mm, phía ngoài ốp tôn mặt trong và ngoài thành thùng có thanh thép tăng cứng. Thành xe có 02 bửng mở mỗi bên và 1 bửng sau, mỗi bửng có 2 chốt khóa, Trụ cắm có ốp ke bên dưới, đảm bảo chắc chắn.
- Xe cẩu được thiết kế thùng chuyên dụng, hệ thống cản hai bên sườn xe, xà ngang gỗ khoảng cách 250 - 350 mm, thành thùng gia cố chắc chắn chống bửa thành khi chuyên chở. Chắn bùn đồng bộ theo thùng.
- Thùng được sơn chống gỉ và sơn bên ngoài màu trắng.
2. Chassi gia cường được dập hình chữ U làm bằng vật liệu thép dầy 6mm. Được lồng khít và liên kết suốt theo chiều dài của chassi xe cơ sở.
3. Dụng cụ đồ nghề kèm theo:
- Danh mục đồ nghề kèm theo xe: 05 Clê, 01 Mỏ lết, 01 Tuốc nơ vít, 01 Kích thủy lực + tay kích, 01 Tuýp lốp, 01 Búa, 01 Lốp dự phòng + lazang, 01 Dây bơm hơi, 01 Tay mở lốp dự phòng, 01 Nắp thùng dầu sơ cua, 01 Ăng ten, 01 Sách hướng dẫn lái xe tiếng anh, 01 Sách hướng dẫn lái xe tiếng việt.
- Danh mục đồ nghề kèm theo cẩu: 01 Bơm mỡ, 05 Clê, 01 Mỏ lết, 01 Tuốc nơ vít, 01 Sách hướng dẫn vận hành cẩu tiếng anh, 01 Sách hướng dẫn vận hành cẩu tiếng việt.
