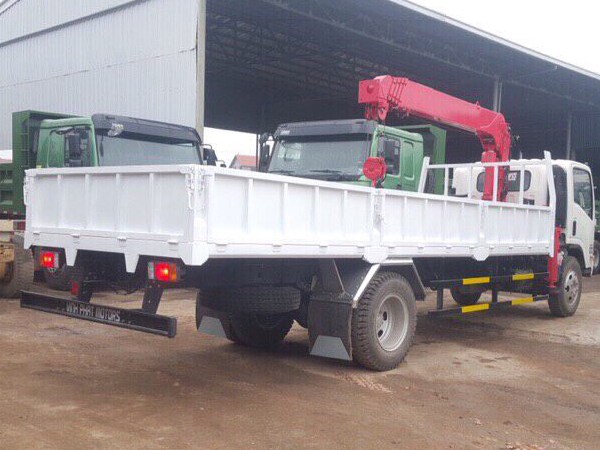

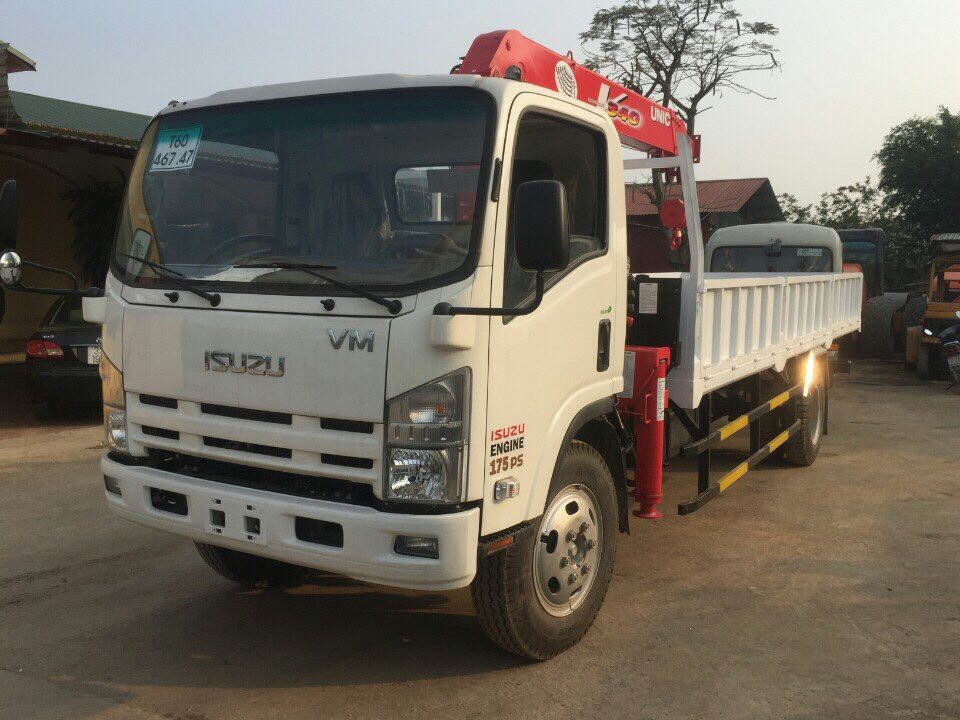

XE TẢI ISUZU VM GẮN CẨU UNIC 3 TẤN 5 ĐỐT URV345

XE TẢI ISUZU VM GẮN CẨU UNIC 3 TẤN 5 ĐỐT URV345


I. THÔNG SỐ KỸ THUẬT XE CẨU ISUZU VM

Nhãn hiệu :	VINHPHAT
Số chứng nhận :	1416/VAQ09 - 01/16 - 00
Ngày cấp :	22/09/2016
Loại phương tiện :	Ô tô tải (có gắn cẩu)
Thông số chung:



Trọng lượng bản thân :	6.450	kG
Phân bố : - Cầu trước :	3.110	kG
- Cầu sau :	2.935	kG
Tải trọng cho phép chở :	6.750	kG
Số người cho phép chở :	3	người
Trọng lượng toàn bộ :	12990	kG



Kích thước xe : Dài x Rộng x Cao :	9.030 x 2.220 x 3.160	mm
Kích thước lòng thùng : Dài x Rộng x Cao :	6.500 x 2.100 x 525	mm
Khoảng cách trục :	5210	mm
Vết bánh xe trước / sau :	1680/1650	mm
Số trục :	2
Công thức bánh xe :	4 x 2
Loại nhiên liệu :	Diesel



Động cơ :
Nhãn hiệu động cơ:	4HK1-TC
Loại động cơ:	4 kỳ, 4 xi lanh thẳng hàng, tăng áp
Thể tích :	5193       cm3
Công suất lớn nhất /tốc độ quay :	129 kW/ 2600 v/ph
Lốp xe :
Số lượng lốp trên trục I/II/III/IV:	02/04/---/---/---
Lốp trước / sau:	8.25 - 20 /8.25 - 20
Hệ thống phanh :
Phanh trước /Dẫn động :	Tang trống /Khí nén
Phanh sau /Dẫn động :	Tang trống /Khí nén
Phanh tay /Dẫn động :	Tác động lên bánh xe trục 2 /Tự hãm
Hệ thống lái :
Kiểu hệ thống lái /Dẫn động :	Trục vít - ê cu bi /Cơ khí có trợ lực thuỷ lực

II . THÔNG SỐ CẨU UNIC
2.1. Nhãn hiệu: UNIC, model UR-V345, nhập khẩu nguyên chiếc.
- Cẩu mới 100%. Sản xuất năm 2016
- Tải trọng nâng lớn nhất: 3.030 kg tại tầm với 2.4 m
2.2. Bơm thủy lực mới 100% đồng bộ theo cẩu nhập khẩu.

Hệ thống cẩu
Xuất xứ, chủng loại	Loại cẩu thủy lực, nhãn hiệu UNIC model UR-V345, hàng Nhật Bản – Thái Lan, do hãng Furukawa Unic sản xuất hoặc tương đương
Năm sản xuất	2016, mới 100%
Sức nâng lớn nhất	3.030 kg / 2,40 m
Khả năng nâng	3.030kg / 2,40 m  2.030kg / 3,35 m  1.130 kg / 5,59 m  630 kg / 7,79 m
Momen lớn nhất	7.270 kg.m
Trọng lượng cẩu	1.270 kg
Chiều cao nâng móc cẩu tối đa	13,7 m
Bán kính làm việc	Min ≤  0,71 m Max ≥ 12,11 m
Cần cẩu
- Kiểu cần, số đoạn cần	Cần lồng thò thụt, câu trúc dạng hộp lục giác (6 cạnh), 5 đoạn
- Vật liệu chế tạo	Thép cường độ cao HT60, có độ bền cao, đủ dẻo dai để phát hiện trước khi gẫy gập, phù hợp cho việc hàn, phổ thông ngoài thị trường, dễ sửa chữa tại địa phương
- Chiều dài cần	Thu vào hết ≤ 3,54 m Thò ra hết ≥ 12,30 m
- Tốc độ ra cần	≥ 8,76 m / 16 giây
- Tốc độ nâng cần	≥ 10 - 780 / 7 giây
Tời
- Kiểu tời	Dẫn động motor thủy lực, giảm tốc bánh răng, có phanh cơ khí tự động
- Tốc độ kéo móc cẩu	≥ 19 m/phút tại lớp cáp thứ 4 với 4 đường cáp
- Kích thước cáp	≥ ɸ8 mm * 73,5 m
- Khả năng chịu lực của cáp	42,4 kN
Quay toa
- Kiểu quay	Dẫn động motor thủy lực, giảm tốc trục vít, phanh tự khóa trục vít
- Góc quay	3600 liên tục
- Tốc độ quay	2,5 vòng/phút
Hệ thống chân chống
- Kiểu	Chân chống đứng và dầm ngang
- Số lượng chân chống đứng	2 chân chống trước
- Chân chống đứng	Vận hành lên xuống bằng xy-lanh thủy lực tác động 2 chiều có van chống lún cứng
- Dầm ngang	Kiêu thò thụt cơ, bố trí so le nhau
- Khâu độ chân chống	Thu vào hết ≤ 2,0 m Thò ra hết ≥ 3,5 m
Bơm thủy lực
- Loại	Bơm bánh răng
- Áp suất danh định	20,6 MPa
- Lưu lượng danh định	60 lít/phút
Van thủy lực
- Van điều khiển	Cụm van điều khiển, lò xo trung tâm, kiểu con trượt, tích hợp van an toàn áp suât
- Thiết lập áp suất cho van an toàn áp suất	20,6 Mpa
- Van cân bằng	Cho xy-lanh nâng hạ cần và vươn/thu cần
- Van một chiều có điều khiển	Cho xy-lanh chân chống thẳng đứng
Dung tích thùng dầu	32 lít
Các thiết bị an toàn của cẩu
- Van giảm áp mạch dầu thủy lực	Có
- Van cân bằng cho xy-lanh nâng hạ cần và vươn/thu cần	Có
- Van chống lún cứng cho xy- lanh chân chống thẳng đứng	Có
- Chỉ báo góc cần cẩu, có chỉ báo tải	Có
- Lẫy móc cẩu	Có
- Hãm tời bằng cơ tự động	Có
- Đồng hồ báo tải	Có
- Còi báo động cuốn cáp	Có

III. QUY CÁCH THÙNG HÀNG
- Dầm dọc: U đúc 140 dày 5mm
- Dầm ngang: Gỗ 100 dày 50mm
- Sàn thùng gồm 02 lớp: lớp dưới lót gỗ dày 20mm, bên trên trải tôn nhám chống trượt 05 mm.
- Thành thùng gồm 02 lớp: Phía ngoài ốp tôn mặt trong và ngoài thành thùng có thanh thép tăng cứng. Thành xe có 02 bửng mở mỗi bên và 1 bửng sau, mỗi bửng có 2 chốt khóa, Trụ cắm có ốp ke bên dưới, đảm bảo chắc chắn. Thành mở bửng, nhổ cọc dút để thuận tiện cho việc chở máy công trình.
- Thùng được sơn chống rỉ và sơn bên ngoài màu trắng hoặc theo yêu cầu khách hàng.
- Lồng chassi 2m x 2 bên.
IV. TRANG BỊ KÈM THEO XE
- 01 bánh xe dự phòng
- Bộ đồ nghề theo xe.
- Sổ bảo hành
