XE CƠ SỞ
|
Model và nhà sản xuất xe cơ sở
|
QL1070A1HAY. Năm sản xuất 2021
Class two, Chongqing Isuzu
|
|
Model và nhà sản xuất động cơ
|
4KH1CN5HS,Chongqing Isuzu
|
|
Công suất động cơ xe cơ sở
|
96kw/3400 /v/p
|
|
Ly hợp
|
01 đĩa lò xe ma sát khô
|
|
Hộp số
|
Loại MSB5M, đồng tốc, 5 số tiến, 1 số lùi
Tỷ số truyền ở các cấp số: i1=5.016, i2=2.524, i3=1.489, i4=1.000, i5=0.713, iR=4.783
|
|
Cầu chủ động
|
Loại cầu nổi hoàn toàn, ăn khớp răng côn
|
|
Lốp xe
|
Cầu trước
|
7.00-16 14PR (7.00R16 14PR)
|
|
Cầu sau
|
7.00-16 14PR (7.00R16 14PR)
|
|
ĐỘNG CƠ PHỤ
|
Model và nhà sản xuất
|
Động cơ JE493G3 loại diesel 4 kỳ, phun nhiên liệu trực tiếp, làm mát bằng nước hiệu Chongqing Isuzu
|
|
Công suất
|
57kw/3600/v/p
|
|
Tốc độ vòng tua max
|
3600r/min
|
|
Loại nhiên liệu
|
Diesel dùng chung thùng dầu nhiên liệu 100 lít với động cơ chính
|
|
BUỒNG HÚT
|
Loại
|
Quạt ly tâm áp suất cao
|
|
Tốc độ vòng quay
|
2600-2900 v/p
|
|
Loại hộp giảm tốc
|
Truyền động trực tiếp từ động cơ phụ qua hộp giảm tốc, ly hợp tự động và dây curoa chữ V.
|
|
HỆ THỐNG THỦY LỰC
|
Loại
|
Mạch mở, điều khiển điện thủy lực, bộ điều khiển trung tâm.
|
|
Các chi tiết thủy lực chính
|
Bơm bánh răng, motors thủy lực, xi lanh thủy lực, van điện từ, van phân phối, bơm tay,...
|
|
Áp suất
|
14Mpa
|
|
Loại dầu thủy lực
|
Loại dầu chống gỉ N68
|
|
Dung tích thùn dầu thủy lực
|
60L
|
|
HỆ THỐNG NƯỚC
|
Chi tiết chính
|
Bơm điện, lọc nước, bép phun, téc nước,...
|
|
HỆ THỐNG ĐIỆN
|
Bao gồm
|
Mạch điện trên xe cơ sở, mạch điều khiển cho động cơ phụ và các bộ phận làm việc khác. Tất cả được cấp nhờ ắc quy chính.
|
|
Điện áp
|
12V
|
|
Ắc quy
|
12-80A.H
|
|

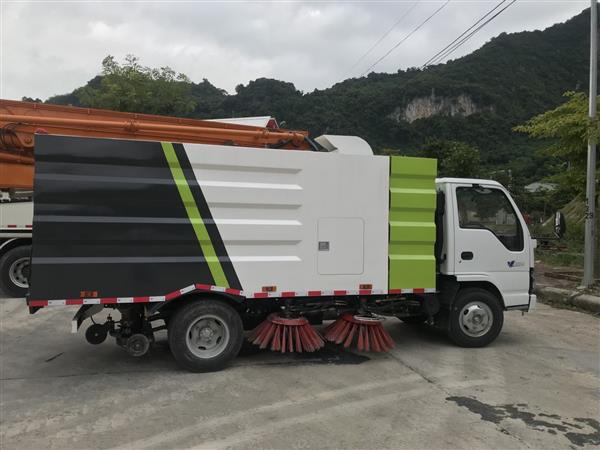

CƠ CẤU QUÉT
|
Loại
|
Bốn chổi xoay được bố trí ở khoảng giữa 2 trục xe, đối xứng 2 bên hông xe, truyền động nhờ motors thủy lực.
|
|
Đường kính chổi
|
Φ 900mm
|
|
Tốc độ chổi
|
Nhanh: 110 v/p, Chậm: 60v/p
|
|
Điều chỉnh góc nghiêng chổi tạo áp lực lên bề mặt đường
|
Theo trục dọc xe 4～6°; Theo trục ngang xe 2～4°
|
|
MIỆNG HÚT
|
Loại
|
Miệng hút cao su có bánh lăn đỡ, liên kết ống cao su có thể co/giãn.
|
|
Đường kính ống
|
Φ 200mm
|
|
Khe hở miệng hút với mặt đường làm việc hiệu quả
|
5～10 mm
|
