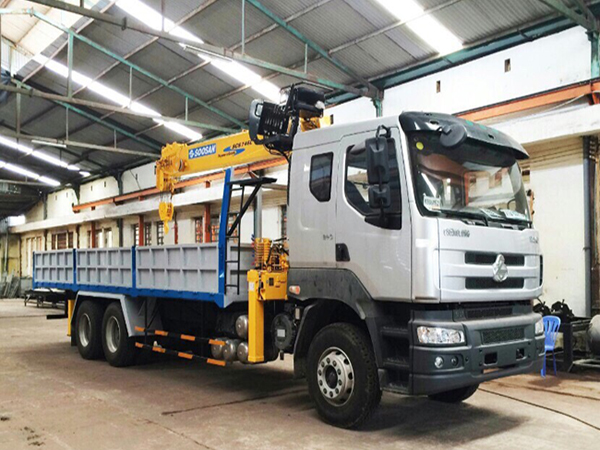

XE TẢI CHENGLONG 3 CHÂN GẮN CẨU SOOSAN 7 TẤN 6 ĐỐT SCS746L


I. TH¤NG Sè Kü THUËT xe CẨU


Nhãn hiệu :	CHENGLONG LZ1250PDT/CK327-TLCC
Số chứng nhận :	1324/VAQ09 - 01/16 - 00
Ngày cấp :	06/09/2016
Loại phương tiện :	Ô tô tải (có cần cẩu)
Xuất xứ :	---
Cơ sở sản xuất :	Công ty CP XNK Phụ tùng ô tô tải và xe chuyên dụng Việt Trung
Địa chỉ :	Phòng 1214, Tòa K4, KĐT Việt Hưng, Q.Long Biên, Hà Nội
Thông số chung:



Trọng lượng bản thân :	13270	kG
Phân bố : - Cầu trước :	6260	kG
- Cầu sau :	7010	kG
Tải trọng cho phép chở :	10600	kG
Số người cho phép chở :	2	người
Trọng lượng toàn bộ :	24000	kG



Kích thước xe : Dài x Rộng x Cao :	11950 x 2500 x 3850	mm
Kích thước lòng thùng hàng (hoặc kích thước bao xi téc) :	8150 x 2360 x 630/---	mm
Khoảng cách trục :	5850 + 1350	mm
Vết bánh xe trước / sau :	2050/1860	mm
Số trục :	3
Công thức bánh xe :	6 x 4
Loại nhiên liệu :	Diesel



Động cơ :
Nhãn hiệu động cơ:	YC6A240-33
Loại động cơ:	4 kỳ, 6 xi lanh thẳng hàng, tăng áp
Thể tích :	7255       cm3
Công suất lớn nhất /tốc độ quay :	177 kW/ 2300 v/ph
Lốp xe :
Số lượng lốp trên trục I/II/III/IV:	02/04/04/---/---
Lốp trước / sau:	12R22.5 /12R22.5
Hệ thống phanh :
Phanh trước /Dẫn động :	Tang trống /Khí nén
Phanh sau /Dẫn động :	Tang trống /Khí nén
Phanh tay /Dẫn động :	Tác động lên bánh xe trục 2 và 3 /Tự hãm
Hệ thống lái :
Kiểu hệ thống lái /Dẫn động :	Trục vít - ê cu bi /Cơ khí có trợ lực thuỷ lực
Ghi chú:	Cần cẩu thủy lực nhãn hiệu SOOSAN model SCS746L có sức nâng lớn nhất/tầm với theo thiết kế là 7000 kg/2,0 m và 400 kg/19,6 m;

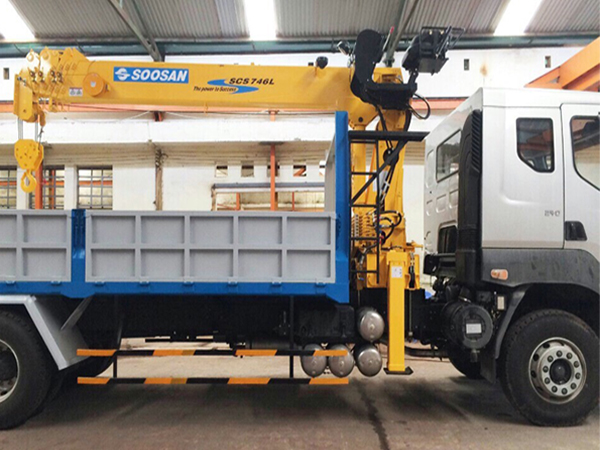

Thông số kỹ thuật cẩu tự hành SOOSAN 7 tấn SCS746L
Cẩu tự hành Soosan, Model: SCS746L, sức nâng lớn nhất 7 tấn tại 2,0 tấn; bán kính làm việc 19,6m, chiều cao nâng lớn nhất: 21,8m; chiều cao làm việc lớn nhất 22,6m.


Tính năng	Thống số	Đơn vị	SCS746
	Sức nâng cho phép	Kg	7.000
	Mô men nâng tối đa	Kg.m	17,5
	Chiều cao nâng tối đa	m	21,8
	Bán kính làm việc	m	19,6
	Chiều cao làm việc	m	22,6
	Công suất nâng/ Tầm với	Kg/m	7.000/2,0
			3.800/4,5
			2.050/7,5
			1.200/10,6
			800/13,6
			550/16.6
			400/19,6
Cơ cấu cần	Loại/ Số đốt		Hexa/ 6
	Tốc độ duỗi cần	m/ s	15,1/33
	Tốc độ nâng cần	Độ/ s	1~18/12
Cơ cấu tời	Tốc độ dây cáp	m/ ph	14(4/4)
	Loại dây	F x m	10x120
Cơ cấu quay	Góc quay	Độ	Toàn vòng 360o
	Tốc độ quay	V/ph	2
	Loại		Mô tơ thủy lực, bánh răng nón và hộp giảm tốc hành tinh
Chân chống	Loại	Trước	Thuỷ lực
		Sau	Thuỷ lực
	Khoảng duỗi chân chống max	m	5,6
Hệ thống thủy lực	Lưu lượng dầu	L / ph	65

II. Quy cách thùng hàng:
-       Dầm dọc: U đúc 140 dày 5mm
-       Dầm ngang: Gỗ 100 dày 50mm
-       Sàn thùng gồm 02 lớp: lớp dưới lót gỗ dày 20mm, bên trên trải tôn đen dầy 02 mm
-       Thành thùng gồm 02 lớp: Lớp gỗ dày 20mm, phía ngoài ốp tôn mặt trong và ngoài thành thùng có thanh thép tăng cứng. Thành xe có 03 bửng mở mỗi bên và 1 bửng sau, mỗi bửng có 2 chốt khóa, Trụ cắm có ốp ke bên dưới, đảm bảo chắc chắn.
-       Xe cẩu được thiết kế thùng chuyên chở hàng chuyên dụng, hệ thống cản hai bên sườn xe, xà ngang gỗ khoảng cách 250 - 350 mm, thành thùng gia cố chắc chắn chống bửa thành khi chuyên chở. Chắn bùn đồng bộ theo thùng.
-       Thùng được sơn chống gỉ và sơn bên ngoài màu trắng.
* Chassi gia cường được dập hình chữ U làm bằng vật liệu thép dầy 6mm. Được lồng khít và liên kết suốt theo chiều dài của chassi xe cơ sở.
* Dụng cụ đồ nghề kèm theo: Theo tiêu chuẩn nhà sản xuất
